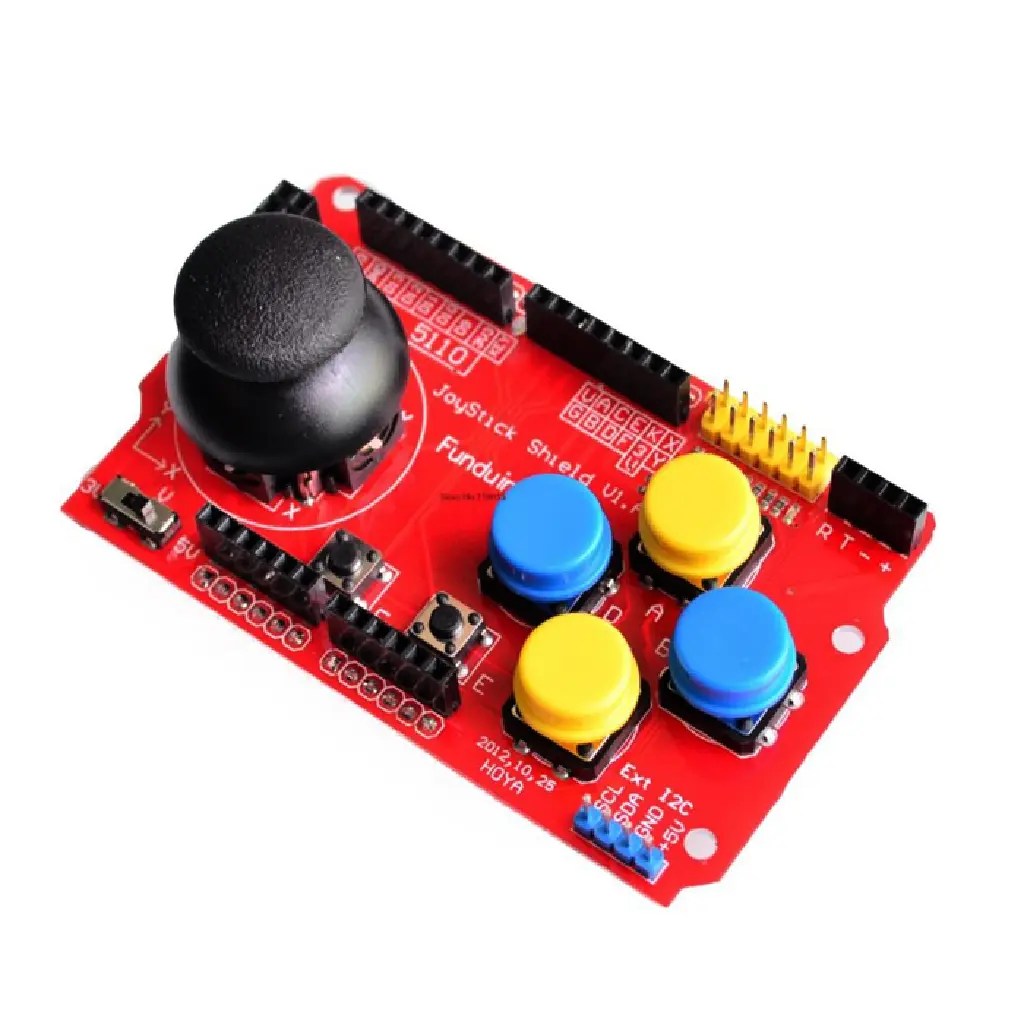

SHIELD JOYSTICK PARA ARDUINO V.1.A

– O JoyStick Shield V1.A foi desenvolvido especialmente para aplicação junto aos microcontroladores Arduino Uno e Mega, mostrando-se ideal para manusear jogos com base na arquitetura Arduino.

– Muito funcional, o JoyStick Shield Arduino mostra-se um verdadeiro expansor de saídas, já que conta com uma série de pinos para conexões especiais, possibilitando o encaixe de um Módulo Transceptor Wireless NRF24L01, um display Nokia 5110 (muito utilizado em projetos) e um módulo bluetooth de 4 pinos.

– O JoyStick Shield Arduino conta na parte superior com um 4 chaves push button instaladas no formato de cruz, duas push buttons pequenas de seleção e um sistema de alavanca analógico com diversos movimentos, mostrando-se ideal para controlar braços robóticos, servos motores, ou ainda para realizar a navegação e seleção em menus.

– Ainda na parte superior do JoyStick Shield Arduino existe uma chave que possibilita escolher a tensão de alimentação do shield, podendo optar entre 3,3V ou 5V, possibilitando a utilização em outros microcontroladores.

– O JoyStick Shield Arduino lembra muito um controle de playstation 1, possuindo a maior parte dos botões, sendo que a chave alavanca analógica conta com 2 eixos, sendo eixo Y e X. Não deixe de usufruir as vantagens e os benefícios que o JoyStick Shield Arduino pode lhe trazer, permitindo movimentos precisos e rápidos.

CARACTERÍSTICAS:

– JoyStick Shield para Arduino;

– Fácil conexão;

– Compatível com Arduino Uno e Mega;

– Possui seletor de tensão na placa (3,3 ou 5V);

– Ideal para controle de jogos com arquitetura Arduino;

– Pode ser utilizado para controlar braços robóticos ou navegar em menus;

– Conta com uma alavanca analógica de 2 eixos (X e Y);

– Possui 5 push buttons (4 alocados em forma de cruz + 1 na alavanca, assim como no controle do PlayStation);

– Apresenta ainda 2 push buttons pequenos entre os botões e a alavanca;

– Permite conexões com outros módulos;

– Pinos para conexão de um módulo bluetooth de 4 pinos;

– Pinos para conexão de um display Nokia 5110;

– Pinos para conexão de transceptor Wireless;

– Os botões são ligados ao Arduino por meio dos pinos digitais 2-6 (o pino relacionado será baixo quando um certo botão é pressionado);

– Joystick no eixo Y a cada movimento vai produzir uma tensão proporcional no pino analógico 0, enquanto, um movimento no eixo X vai produzir um sinal analógico no pino analógico 1;

– Excelente relação custo x benefício.

– Marca: Funduino;

– Modelo: JoyStick Shield V1.A;

– Dimensões (CxLxA): ~87x53x30mm;

– Peso: 35g;
