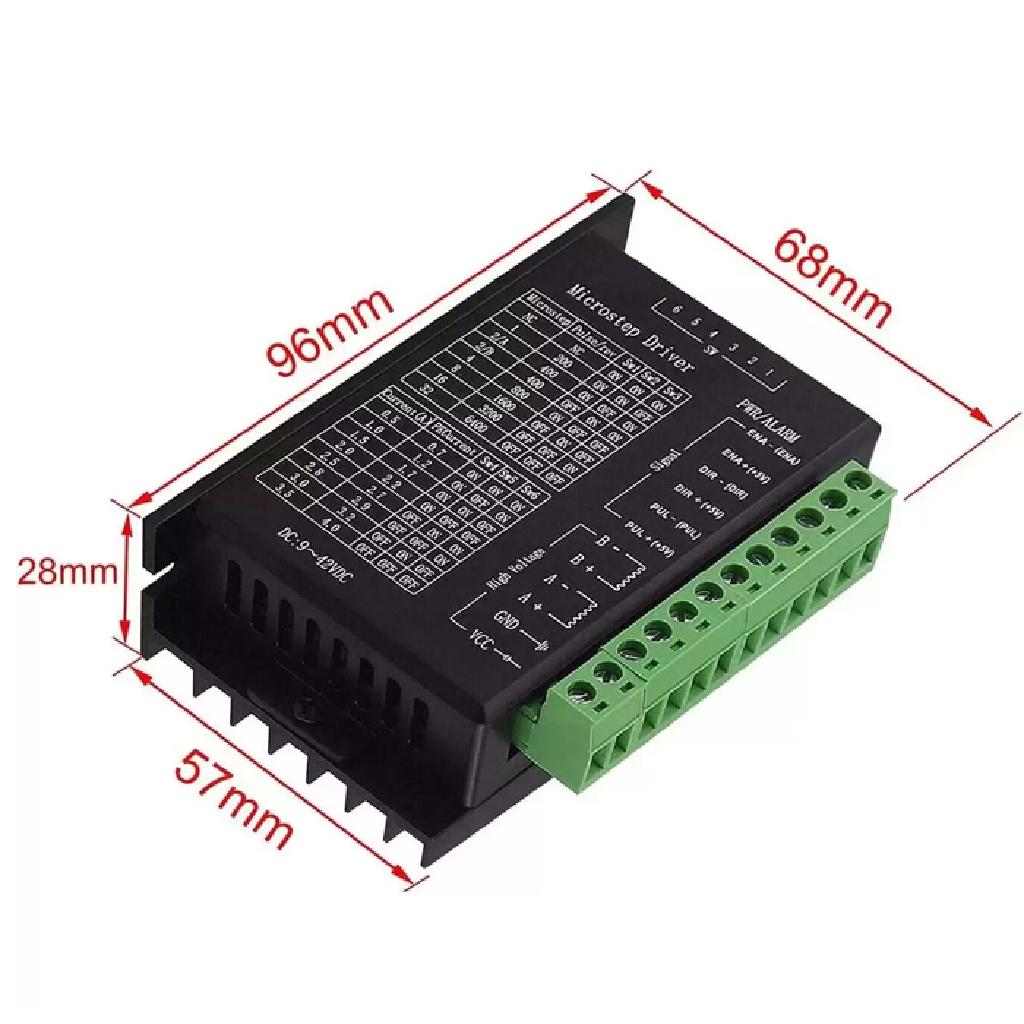

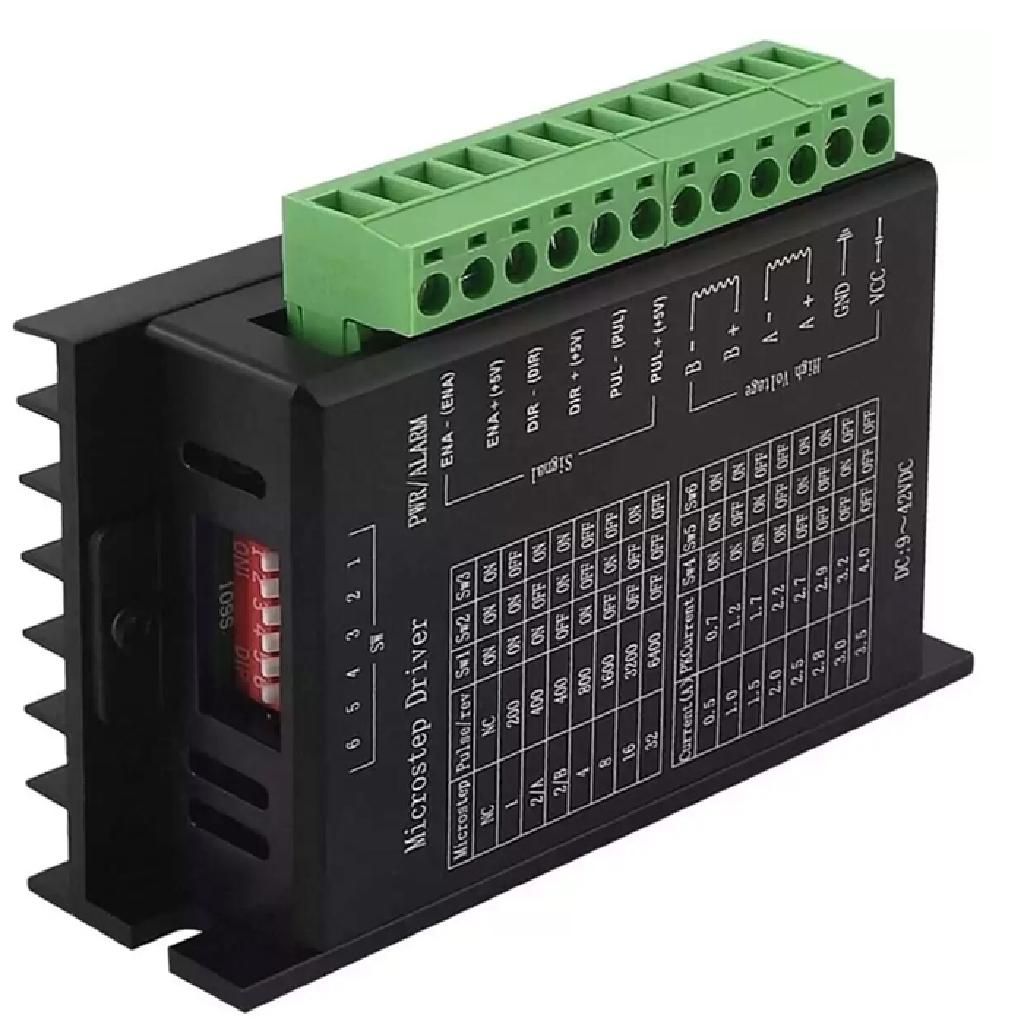

DRIVER MOTOR DE PASSO TB6600 4A

O driver TB6600 / HY-DIV268N-5A suporta motores de passo híbridos de 2 ou 4 fases, com 4, 6 e 8 fios. Os diagramas das possíveis conexões com motores de passo podem ser consultados no datasheet Os sinais de controle do Driver podem ser ativos pelo nível lógico baixo ou alto. Para o nível lógico baixo, as entradas positivas devem estar conectadas ao VCC (+5V) e para o nível lógico alto, as entradas negativas devem estar conectadas ao GND (0V). A resolução de micro passos pode ser programável através de DIP Switchs. Os micro passos podem ser configurados desde full-step (1/1) até 1/16 (3200 passos/rev) e a corrente de saída pode ser configurada de 0.2A a 5A.

Recomendamos a utilização de uma fonte de 24V para cima para melhor desempenho.

Especificações:

– Tensão de Alimentação: 12 ~ 48Vdc

– Corrente de Saída: 5A

– Adequado para duas fases e quatro fases

Nota:

– Para Sinais de 5V, não é necessário utilizar um resistor (R) nas entradas de sinais;

– Para Sinais de 12V, deverá ser utilizado um resistor (R) de 1k (1/4W);

– Para Sinais de 24V, deverá ser utilizado um resistor (R) de 2k (1/4W);

– Os resistores (R) devem ser conectados aos terminais de saída de sinais do controlador.
